金剛石滾輪修整數控成形磨齒機砂輪的技巧

人氣：125發(fā)表時間：2018-08-08【大中小】

    數控成形砂輪磨齒機采用成形法磨削，砂輪截形精度是關鍵，這取決于截形計算精度及砂輪修整精度。國內外磨齒機制造商對成形砂輪修整技術進行了深入研究，開發(fā)了不同的砂輪修整裝置，以此保證砂輪的修整精度，提高齒輪磨削精度。本文簡單的介紹了數控成形砂輪磨齒機砂輪修整方法及修整技術：
      修正方法：

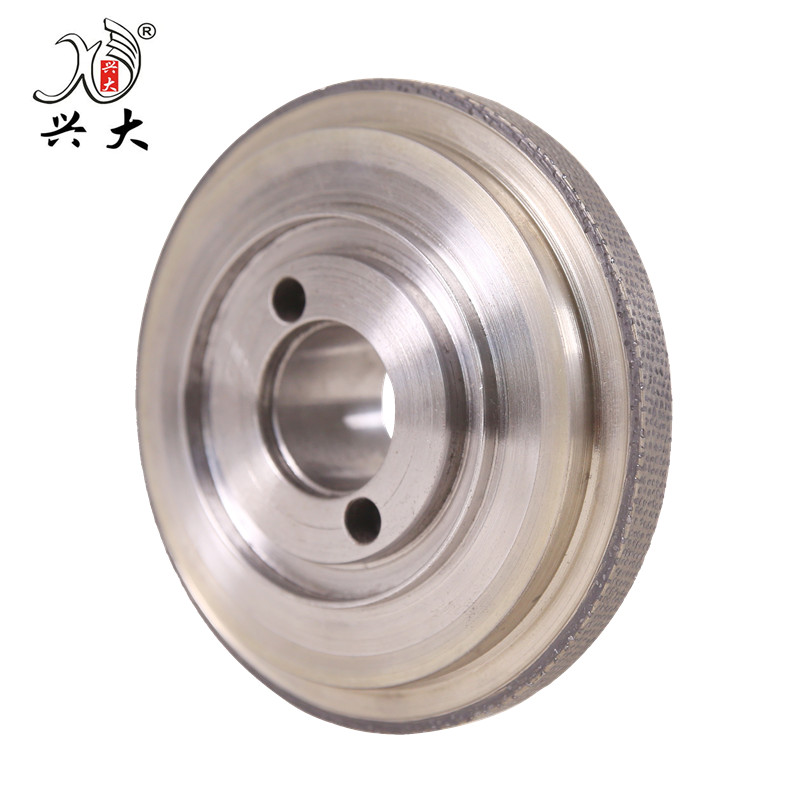

        對成形砂輪的修整主要有金剛筆和金剛石滾輪兩種形式，金剛筆修整結構簡單、成本低，理論上可以獲得更高的修整精度。由于金剛筆磨損嚴重、壽命短、磨損量難以估測，無法精確補償，導致砂輪廓形精度一致性差，對于大型齒輪的磨削加工影響較大，逐漸被金剛石滾輪修整器所取代。金剛石滾輪剛性高、修整量大、效率高，采用軌跡包絡方法，更加適合修整復雜的成形表面。
      修整技術：
        砂輪修整工具和修整條件對砂輪修整質量有顯著影響，直接決定了砂輪形貌及廓形精度，修整的鋒利程度決定磨削力及磨削溫度，需要選擇合理的砂輪修整參數：
        選擇合理的修整速比qd修整砂輪。當修整速比qd較小時，金剛石滾輪與砂輪的相對速度較高，沖擊力大，砂輪磨粒斷裂較多，形成的切削刃較鋒利，但砂輪整體廓形精度稍差，適合粗磨去除較大磨削余量；當修整速比qd較大時，金剛石滾輪與砂輪的相對速度較小；相互作用力以擠壓力為主，砂輪磨粒受擠壓后，尖角破碎，形成更多的微刃，砂輪整體廓形精度高，適合精磨。通過大量的試驗研究及生產實踐可知，修整砂輪時，金剛石滾輪與砂輪的線速比取為0.3-0.8，粗磨取小值，精磨取大值。
